Sprzęgło hydrauliczne BLH 801

Sprzęgło hydrauliczne służy do rozdzielenia hydraulicznego obiegu źródła ciepła oraz obiegów grzewczych instalacji zgodnej z PN-EN 12828. Zastosowanie sprzęgła hydraulicznego w instalacji zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegu pompowego instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez samoczynne zrównoważenie przepływów. Zapewnia to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

DO KAŻDEGO ZAMÓWIENIA SMYCZ GRATIS ! *

*- jedna smycz do każdej paczki (nie do każdej sztuki przedmiotu)

Budowa

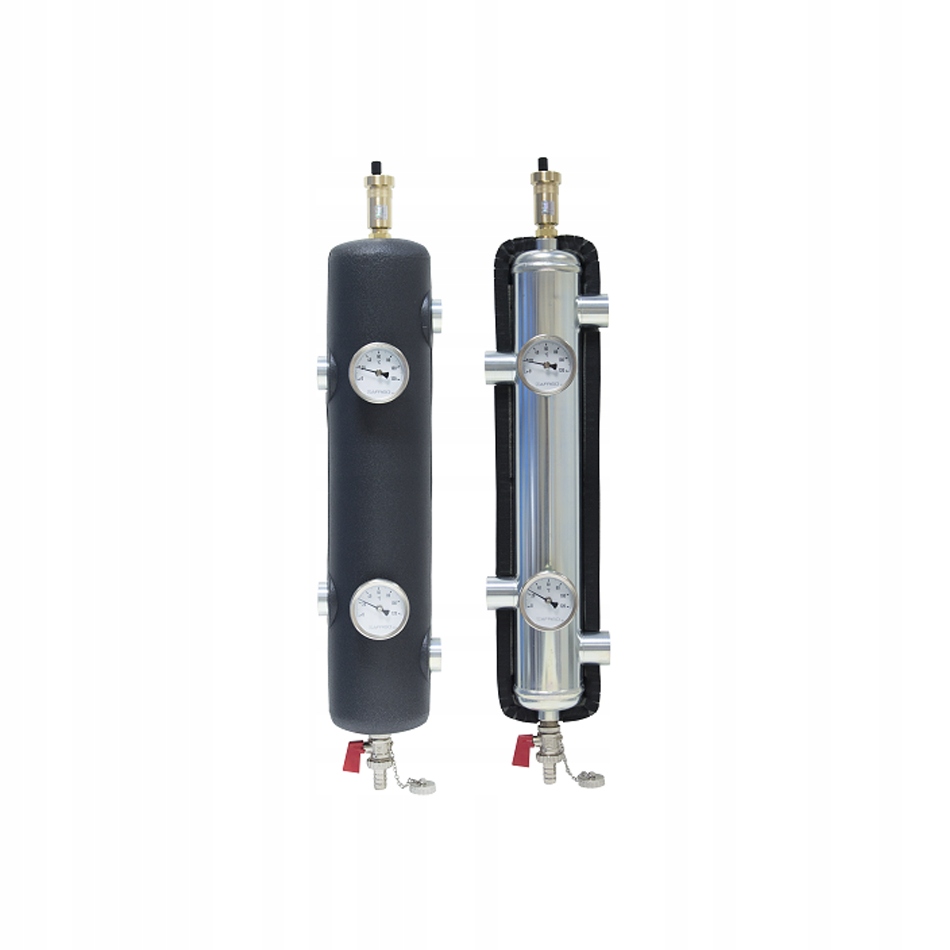

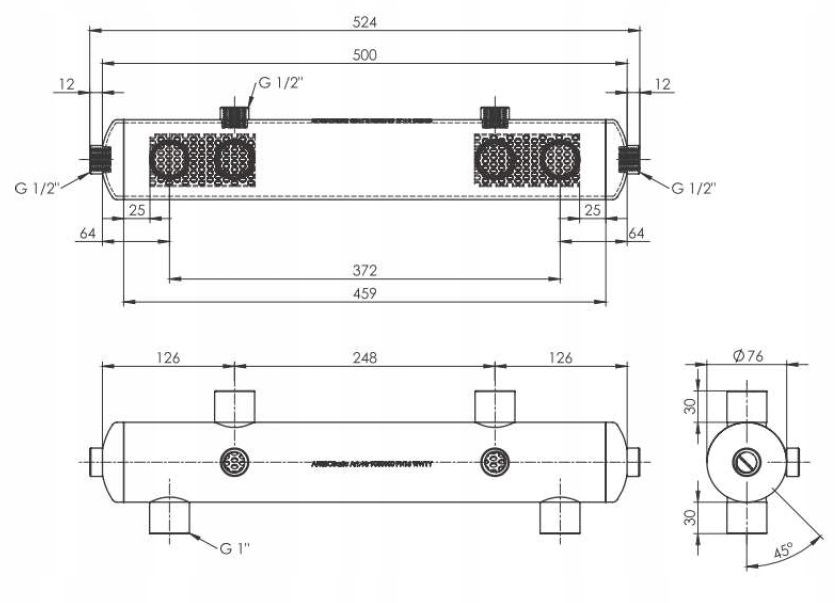

Sprzęgło hydrauliczne BLH składa się ze stalowej ocynkowanej belki z wewnętrzną siatką separacyjną, ocieplenia z pianki izolacyjnej oraz wyposażenia w postaci odpowietrznika automatycznego z zaworem stopowym, zaworu spustowego KFE i dwóch termometrów. Sprzęgło hydrauliczne należy podłączyć do instalacji grzewczej przy użyciu gwintów wewnętrznych G1”. Odpowietrznik automatyczny, zawór spustowy oraz tuleje termometrów należy wkręcić w gwinty wewnętrzne G1/2”. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkiem G1/2”.

• moc: max 70 kW
• przyłącze: GW G1''
• maksymalna temperatura: 90°C
• maksymalne ciśnienie: 6 bar
• odpowietrznik automatyczny: 12 bar

• Przyłącza do instalacji GW G1”
• Przyłącza osprzętu GW G1/2”
• Przepływ max 4,0 m3/h
• Moc max 70 kW przy ΔT = 15K
• Pojemność 2,3 l
• Ciśnienie nominalne zestawu PN6
• Temperatura pracy zestawu max 90°C
• Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) PN16
• Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) max 110°C
• Stężenie glikolu max 50%
• Korpus sprzęgła stal ocynkowana
• Ocieplenie polipropylen (EPP)
• Odpowietrznik G3/8” z zaworem stopowym R1/2”
• Zawór spustowy niklowany, G1/2”
• Termometry ø63 mm, 0÷120°C, G1/2”, kl. 2,0
