Zawór antyzamrożeniowy 1" AAV100 Pompy ciepła

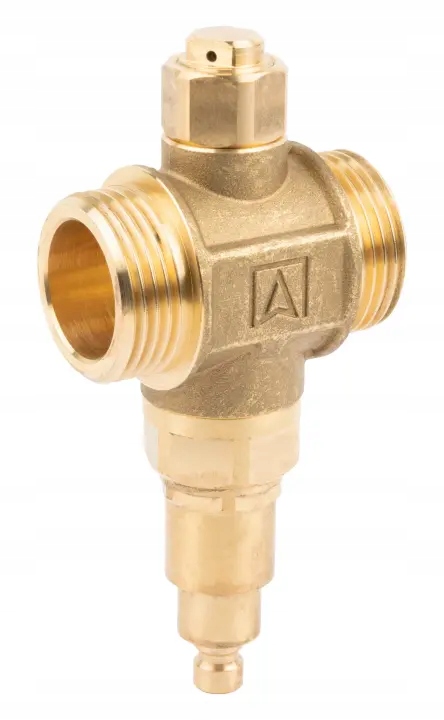

Zawór antyzamrożeniowy AAV 100, G1", PN10, Kvs 55 m3/h, temp. otwarcia 3°C

Art.-Nr 17 100 00

• Stosowany w instalacjach grzewczych i chłodzących z powietrzną pompą ciepła typu monoblok.
• Montowany na rurze powrotnej i zasilającej instalację, jak najbliżej jednostki zewnętrznej pompy ciepła na zewnątrz budynku.
• Chroni elementy wewnętrzne pompy ciepła i instalacji przed uszkodzeniem na skutek zamrożenia medium w instalacji

ZASADA DZIAŁANIA

W systemie z powietrzną pompą ciepła typu monoblok, podczas zaniku cyrkulacji (np. na skutek awarii zasilania), może dojść do zamrożenia medium w instalacji przy ujemnych temperaturach otoczenia.

Powstały lód może doprowadzić do uszkodzenia wymiennika w pompie ciepła oraz innych wrażliwych elementów instalacji.

Przy spadku temperatury medium w instalacji do 3°C element termostatyczny wewnątrz zaworu otworzy wypływ czynnika na zewnątrz, zapobiegając tym samym potencjalnym uszkodzeniom.

Gdy temperatura medium wzrośnie powyżej 4°C element termostatyczny samoczynnie zamknie wypływ wody z instalacji.

Dane techniczne

• Temperatura otwarcia 3°C
• Temperatura zamknięcia 4°C
• Dokładność ±1°C
• Zakres temperatury pracy 0÷70°C
• Zakres temperatury otoczenia -30÷60°C
• Ciśnienie pracy max 10 bar
• Kvs  AAV 100 - 55 m3/h
• Przyłącza AAV 100 - G1”
• Materiał korpusu mosiądz CW617N
• Materiał sprężyny stal nierdzewna
• Materiał uszczelnienia EPDM

MONTAŻ

Zawór antyzamrożeniowy AAV powinien być montowany na przewodzie powrotnym i zasilającym w pozycji pionowej, w najzimniejszej części instalacji (pomiędzy ścianą budynku a jednostką zewnętrzną pompy ciepła typu monoblok).

W celu prawidłowej pracy, zawór nie powinien być zaizolowany termicznie oraz znajdować się w pobliżu źródeł ciepła, które mogłyby negatywnie wpływać na jego pracę.

Dodatkowo, zawory nie powinny być montowane jeden nad drugim. Pomiędzy zaworami powinno być min. 10 cm odstępu w poziomie.

Wypływające medium z górnego zaworu, które trafi na zawór znajdujący się niżej może zamarznąć i uniemożliwić prawidłowe opróżnianie instalacji z medium przez zawór dolny.

Nie montować zaworu bezpośrednio przy podłożu. Należy zachować min. 20 cm odstępu, aby powstały lód nie blokował w żaden sposób odpływu wody z zaworu.

Zawór należy osłonić przed bezpośrednim wpływem warunków atmosferycznych, które mogą doprowadzić do jego nieprawidłowej pracy.
