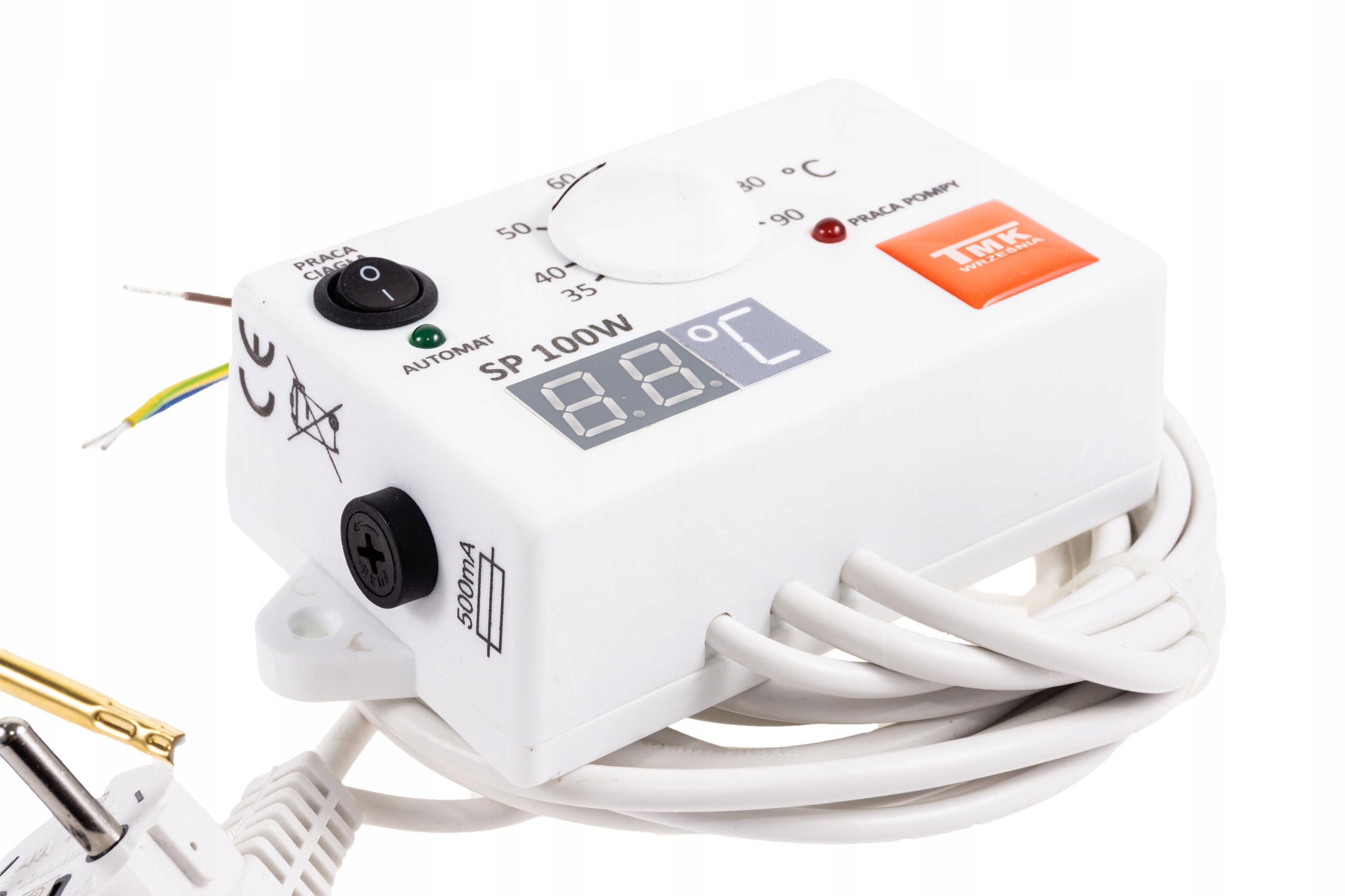

Sterownik pompy obiegowej c o. z cyfrowym wyświetlaczem temperatury SP 100W

Elektroniczny sterownik SP 100W jest urządzeniem przeznaczonym do automatycznego załączania i wyłączania pompy obiegowej c.o. Sterownik może być stosowany do pomp w instalacjach c.o. z kotłem opalanym paliwami stałymi lub gazem. Sterownik załącza pompę, gdy temperatura osiągnie nastawioną na skali wartość. Po wygaśnięciu kotła pompa obiegowa wyłącza się i dzięki temu grzejniki pozostają dłużej ciepłe, a zużycie energii jest mniejsze. Cyfrowy wyświetlacz wskazuje aktualną temperaturę wody w instalacji.

Przełącznik oznaczony napisem „PRACA CIĄGŁA - AUTOMAT” umożliwia ustawienie dwóch stanów pracy pompy obiegowej:

1 ) Praca automatyczna:

• świeci zielona kontrolka oznaczona napisem „AUTOMAT”,
• sterownik załącza i wyłącza pompę w zależności od temperatury czujnika,
• pokrętłem nastawia się temperaturę, przy której pompa zostaje załączona,
• pompa obiegowa pracuje przy temperaturach wyższych od nastawionej na skali. Po wygaśnięciu kotła i obniżeniu się temperatury czujnika, pompa wyłącza się.

2 ) Praca ciągła:

• zielona kontrolka gaśnie a zapala się kontrolka czerwona
• pompa pracuje w sposób ciągły (np. w celu sprawdzenia pracy pompy przy zimnym kotle).

Świecąca czerwona kontrolka oznacza pracę pompy.

Sterownik wyposażony jest w elektroniczny termometr z cyfrowym wyświetlaczem, który wskazuje temperaturę na kotle w zakresie 20-99°C.

Zabezpieczenia:

Pompa i sterownik zabezpieczone są bezpiecznikiem 500mA, który przepala się w sytuacjach awaryjnych (np. zwarcie w pompie lub sterowniku).

Skład zestawu:

• sterownik
• opaska zaciskowa - 2 szt.
• kołki rozporowe 6mm - 2 szt.

Zastosowanie nietypowe:

Sterownik SP 100W może być również zastosowany do sterowania pompą obiegową w instalacji c.o. z kotłem gazowym. W przypadku takiego zastosowania należy mierzyć temperaturę spalin uchodzących do komina. Szczegółowej instrukcji takiego instalowania sterownika udziela bezpłatnie zainteresowanym klientom Firma TMK sp.j.
