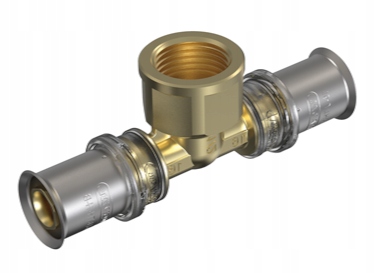

Trójnik Wavin Tigris GW M5 20 x 3/4" x 20

Kod katalogowy Wavin: 4064332

Parametry:

• Połączenie 1: Press sleeve
• Połączenie 2: Internal thread cylindrical BSPP-G (ISO 228-1)
• Wysokość: 33mm
• Długość: 104mm
• Szerokość: 42mm
• Długość połączenia 1: 25,5mm
• Średnica wewnętrzna nominalna połączenie 1: DN15
• Średnica zewnętrzna rury, połączenie 1: 20mm
• Średnica zewnętrzna rury, połączenie 2: 26,7mm
• Średnica zewnętrzna rury, połączenie 3: 20mm
• Długość robocza 1: 25,5mm
• Kolor RAL: Mosiężny
• Materiał główny: Mosiądz
• Model: T-piece
• Szerokość klucza: 34 mm

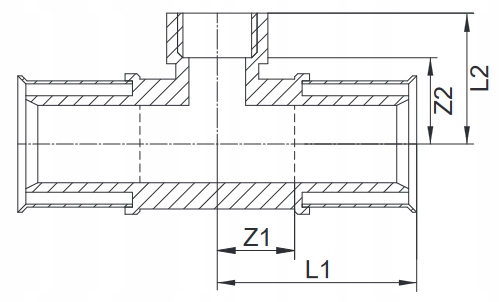

Tigris M5 Trójnik gwint wewnętrzny

• Index: 4064332
• Wymiar: 20 x 3/4" x 20
• L1: 52mm
• L2: 29mm
• Z1: 26mm
• Z2: 17mm

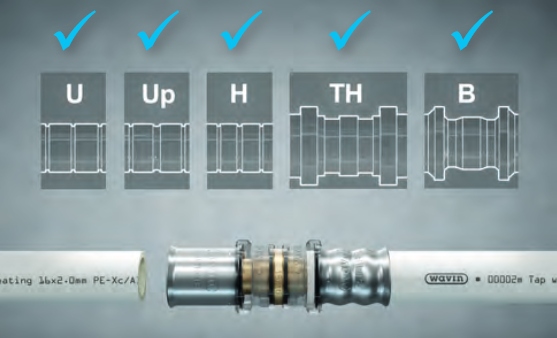

MULTIJAW - możliwość zaciskania 5 typami szczęk

Dzięki technologii MULTI JAW, kształtki Tigris K5/M5 gwarantują wykonanie bezpiecznego połączenia niezależnie od profilu szczęk. Do zaprasowywania kształtek Tigris K5/M5 można używać wszystkich najbardziej popularnych profili szczęk, ponieważ są one kompatybilne z profilami U, Up, H, TH i B. Eliminuje to konieczność zakupu nowego sprzętu i ułatwia przejście na system Tigris K5/M5 bez obawy o gwarancję na system.

Technologia OPTIFLOW

Niezawodność jest kluczowym wymogiem dla zapewnienia długotrwałego działania, jednak o jakości i sprawności instalacji decyduje również ograniczenie do minimum strat ciśnienia.

Kształtki Tigris K5/M5 z technologią OPTIFLOW mają do 50% większą średnicę wewnętrzną i powstały z myślą o zapewnieniu optymalnej charakterystyki przepływu. Jest to szczególnie istotne w przypadku rur o mniejszych średnicach, w których średnica wewnętrzna ma największy wpływ na straty ciśnienia.

W rezultacie użytkownicy będą mogli cieszyć się instalacją o większej wydajności ogólnej. Jeżeli jest wymagane rozwiązanie zapewniające optymalny przepływ w instalacji, najlepszym wyborem będą kształtki serii Tigris K5 i Tigris M5.

Kontrola szczelności

Zapewnienie niezawodnej pracy instalacji jest kluczowym celem każdego instalatora, a higieniczny system jest niezbędny dla każdej instalacji wody pitnej. Szczelność instalacji można sprawdzić na dwa sposoby: wykonując próbę ciśnieniową z użyciem wody lub powietrza.

DEFINED LEAK - próba z użyciem wody

Podczas próby ciśnieniowej z użyciem wody funkcja wizualnego wykrywania nieszczelności Defined Leak, na przypadkowo pominiętej podczas zaprasowywania kształtce, wyraźnie zasygnalizuje instalatorowi nieszczelność poprzez wyciek

ACOUSTIC LEAK ALERT - próba z użyciem powietrza.

Z punktu widzenia higieny preferowane, a nawet obowiązkowe może być przeprowadzenie próby ciśnieniowej z użyciem powietrza zamiast wody. Jednak podczas próby z użyciem powietrza zlokalizowanie niezaprasowanej kształtki za pomocą samej funkcji Defined Leak może być trudne. Dlatego w kształtkach Tigris M5 i Tigris K5 zastosowano technologię Acoustic Leak Alert (Akustyczne Wykrywanie Nieszczelności).

Podczas wykonywania próby ciśnieniowej z użyciem powietrza funkcja ta umożliwia instalatorom sprawdzenie całej instalacji pod kątem nieszczelności wynikających z pominięcia kształtki podczas zaprasowywania.

Każda niezaprasowana kształtka z funkcją ACOUSTIC LEAK ALERT będzie emitowała głośny gwizd ±80 dB(A)1, ułatwiając zlokalizowanie źródła wycieku. Dzięki możliwości tak szybkiego wykrywania niezaprasowanych kształtek, przeprowadzanie prób z użyciem powietrza jest efektywnym rozwiązaniem.

Kształtki Tigris K5 i Tigris M5 z funkcją Acoustic Leak Alert są również wyposażone w funkcję Defined Leak. Oznacza to, że niezaprasowaną kształtkę można łatwo wykryć, niezależnie od użytego medium - powietrza lub wody.

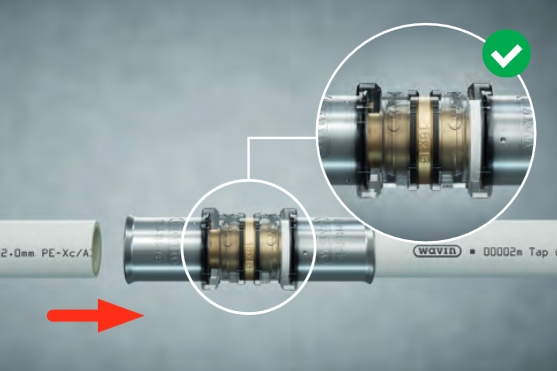

IN4SURE

Aby zaprasowane połączenie było niezawodne, ważne jest prawidłowe umieszczenie rury w kształtce. Funkcja IN4SURE TM pozwala wizualnie sprawdzić, czy rura została prawidłowo wsunięta w kształtkę. Przezroczyste pierścienie ustalające w kształtkach Tigris K5 i M5 umożliwiają kontrolę wizualną w zakresie 360°. Jest to niezwykle pomocne w trudno dostępnych miejscach. Gdy rura jest widoczna, można przystąpić do zaprasowywania.
