Grzejniki panelowe Termo Teknik produkowane są zgodnie z uznaną na świecie normą EN 442 & BS EN ISO 9001 na pięciu nowoczesnych liniach produkcyjnych - szwajcarskich i włoskich.

Do produkcji wykorzystuje się stal walcowaną na zimno, zgodną z normą EN10130. Przygotowanie powierzchni i malowanie odbywa się zgodnie z normą DIN 55900-1.

Parametry:

• wysokość: 600mm
• szerokość: 600mm
• głębokość: 108mm
• rozstaw przyłączy: 550mm
• kolor: biały
• podłączenie 1/2"
• materiał: metal

• Eleganckie, wydajne i trwałe grzejniki panelowe produkowane zgodnie z normą EN442 i BS EN ISO 9001
• Podłączenie boczne
• Wyposażone w osłonę górną i boczne nadającą zgrabny kompaktowy wygląd
• Szeroka gama rozmiarów, mogąca sprostać wszelkiego rodzaju zastosowaniom
• Nowoczesna linia kanału wodnego o skoku 33.3 mm
• Konwektory zgrzane do kanałów wodnych, zapewniające wysoką wydajność cieplną
• Torba z akcesoriami zawierająca: odpowietrznik, korki, wkręty i kołki rozporowe
• Standardowo wyposażone w zawieszenie typu “L”
• Opakowanie, zabezpieczające podczas transportu i magazynowania
• Przyjazny dla środowiska, wieloetapowy proces malowania, przedłużający żywotność produktu i zapewniający elegancki wygląd
• Oczyszczanie ze smarów i żelazofosforanowanie
• Farba podkładowa na bazie wody
• Farba proszkowa epoksydowo-poliestrowa
• Kolor farby w standardzie europejskim RAL 9016

SPOSOBY PODŁĄCZANIA GRZEJNIKA

Poniżej opisano podstawowe metody podłączania grzejników

1. Podłączenie jednostronne góra - dół.

Rura zasilania grzejnika znajduje się u góry a powrotu u dołu po tej samej stronie. Jest to najczęściej zalecana i stosowana metoda, w większości przypadków zapewniająca także największą wydajność energetyczną.

2. Podłączenie naprzeciwległe góra - dół

Ten sposób zaleca się w przypadku długich grzejników, o długości 4-5 razy większej niż wysokość.

Przykład: Zaleca się go w przypadku grzejników o wysokości co najmniej 500 mm i długości przekraczającej 2250 mm (500 x 4,5 = 2250 mm).

3. Podłączenie naprzeciwległe dolne

Metoda ta nie jest polecana, chyba że nie ma innej możliwości. Powoduje ona utratę ciepła na wyjściu o 10-20% w zależności od wysokości grzejnika. Przy tej metodzie ważny jest dobór grzejnika o odpowiedniej mocy grzewczej.

4. Podłączenie grzejników kompaktowych Ventil (VK) Compact

Grzejniki kompaktowe Ventil mają dwa dodatkowe dolne otwory podłączeniowe usytuowane po prawej (lub opcjonalnie - po lewej) stronie grzejnika. Otwór po wewnętrznej stronie grzejnika połączony jest z górnym prawym wbudowanym zaworem termostatycznym i służy do podłączenia zasilania. Otwór po zewnętrznej stronie u dołu pełni funkcję powrotu.

5.System jedno rurowy

Przy tym sposobie instalacji należy precyzyjnie obliczyć długość i średnicę rury by-pass, aby zminimalizować spadki

ciśnienia, które obniżają wydajność grzewczą grzejników. Do kontroli ciśnienia wody można zastosować pompę. Przy tym rodzaju podłączenia należy pamiętać, że średnia temperatura dla każdego grzejnika będzie inna.

6. Podłączenie szeregowe

Metodę tę stosuje się bardzo rzadko przy podłączaniu szeregu grzejników. Jeśli musi być zastosowana, łączna moc grzewcza całego szeregu nie może przekroczyć 7000-8000 kcal/h; w przeciwnym razie przekroczona zostanie wydajność pompy obiegowej. Przy obliczaniu mocy szeregu należy zachować szczególną uwagę ze względu na różnice średniej temperatury poszczególnych paneli.

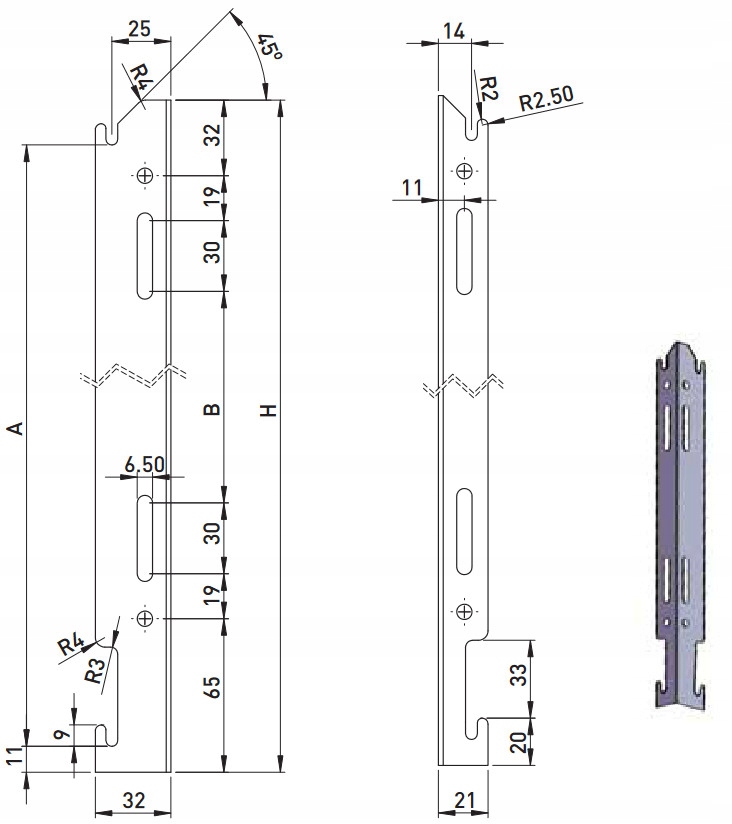

MOCOWANIE
