GRUPA BEZPIECZEŃSTWA CAPRICORN

DO CWU 6 BAR INOX

Grupy bezpieczeństwa stanowią kompletny układ zabezpieczający instalacje grzewcze i wodne przed niebezpiecznym wzrostem ciśnienia, spowodowanym wzrostem temperatury wody w instalacji i jej rozszerzalnością cieplną.

Grupa bezpieczeństwa jest przeznaczona do montażu w domowych systemach grzewczych oraz wody użytkowej. Urządzenie składa się z komponentów spełniających następujące funkcje:

• zabezpieczenie przed wzrostem ciśnienia w instalacji powyżej dopuszczalnej wartości,
• odpowietrzanie automatyczne grupy bezpieczeństwa oraz instalacji,
• bieżący odczyt ciśnienia panującego w instalacji,
• spust wody poprzez ręczne otwarcie zaworu bezpieczeństwa.

UWAGA! Niebezpieczeństwo poparzeniem

Należy zapewnić bezpieczne odprowadzenie wody wyrzutowej z zaworu bezpieczeństwa poprzez zastosowanie np. rury wyrzutowej do kanału ściekowego.

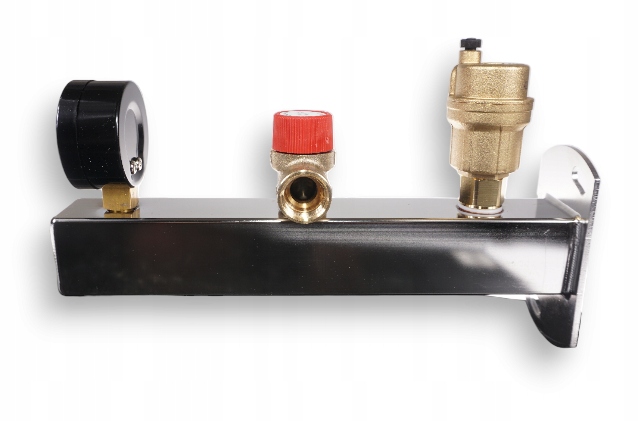

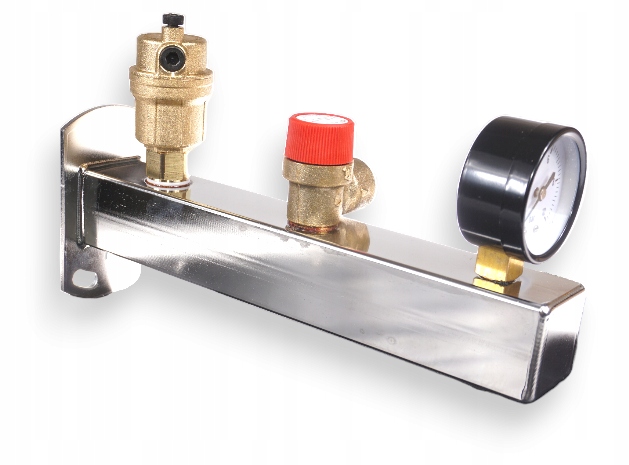

Budowa

1. Belka,
2. Manometr
3. Zawór bezpieczeństwa
4. Odpowietrznik automatyczny
5. Podłączenie instalacji 3/4"
6. Podłączenie naczynia wzbiorczego 3/4"

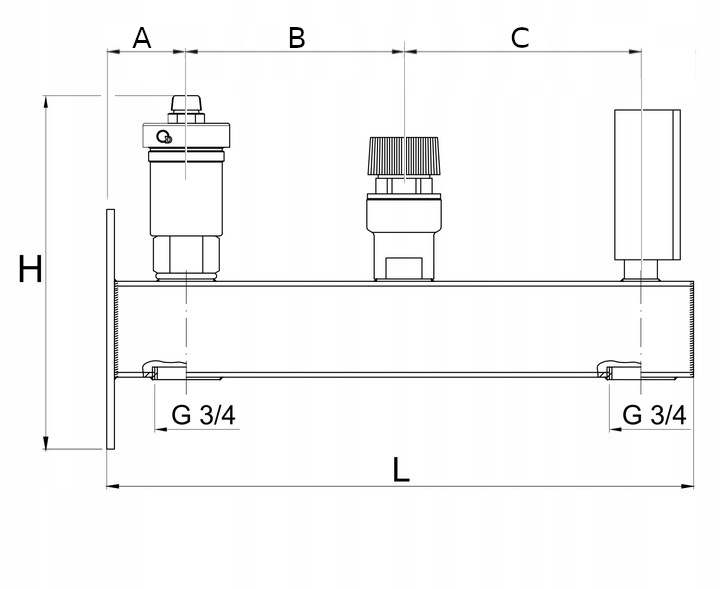

Wymiary:

H: 160mm

L: 253mm

A: 45mm

B: 90mm

C: 90mm

Urządzenie niezbędne w każdej wodnej instalacji CO i CWU, pomp ciepła i instalacji solarnych pracujących w układach zamkniętych,

Doskonale zabezpieczają układ przed wzrostem ciśnienia, chroniąc instalacje i pracujące w niej urządzenia przed zniszczeniem,

Zastosowanie manometru umożliwia kontrolowanie poziomu ciśnienia w instalacji,

Zastosowanie odpowietrznika automatycznego pozwala na stałe i bezobsługowe usuwanie powietrza z instalacji.
