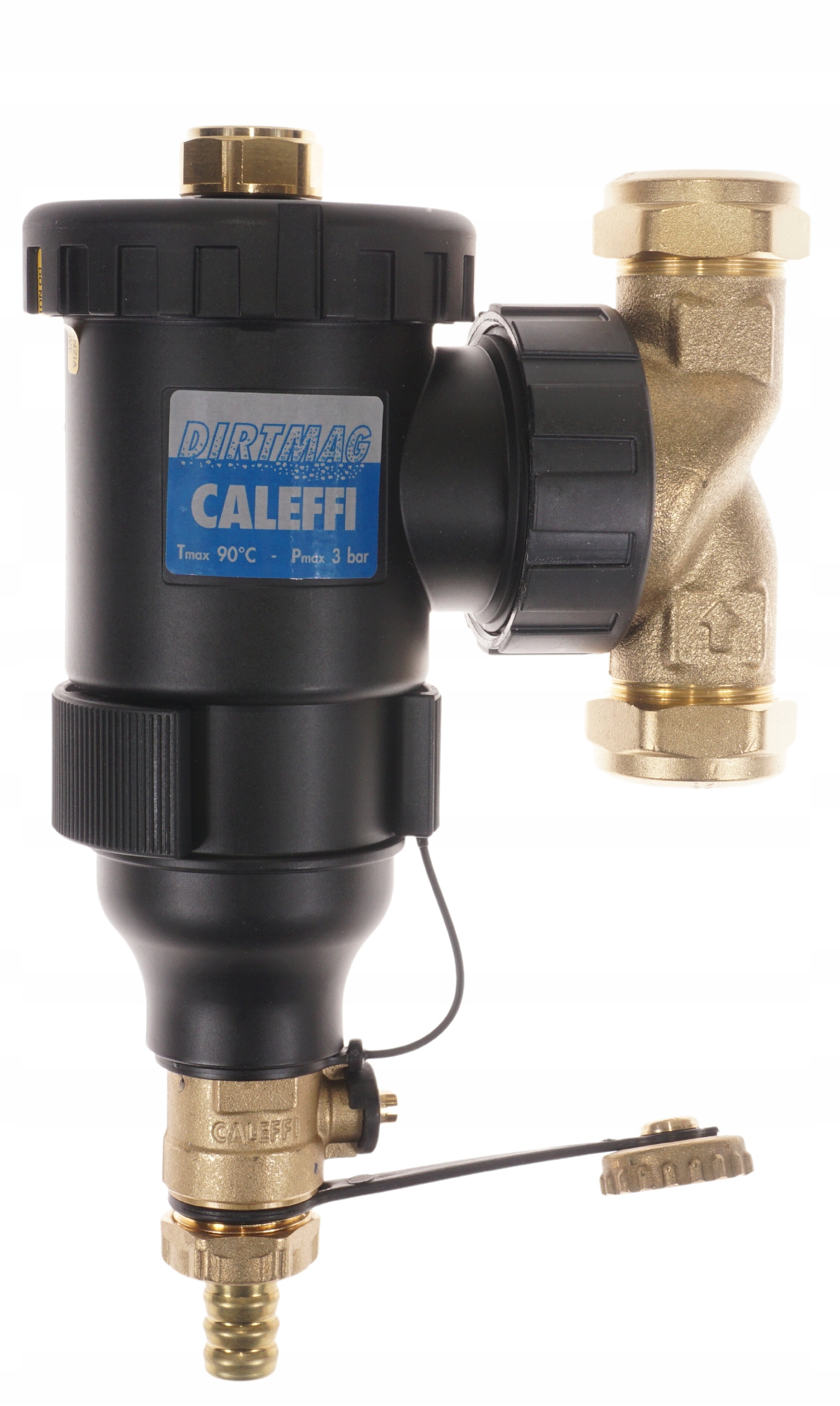

Separator zanieczyszczeń z magnesem z kompozytu DIRTMAG

CALLEFI 545303

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych.

Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Wewnętrzna struktura i komora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia;
• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);
• może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Materiały

• Korpus: PA66G30
• Pokrywa separatora: PA66G30
• Górna nakrętka: mosiądz EN 12164 CW614N
• Śruba odpowietrzająca: mosiądz EN 12164 CW614N
• Nakrętka blokująca: PPSG40
• Element mocujący: mosiądz EN 1982 CB 753S
• Element wewnętrzny: HDPE
• Uszczelnienia: EPDM
• Zawór spustowy z przyłączem do węża: mosiądz EN 12165 CW617N

Wykonanie:

• Medium: woda, roztwory glikolu
• Maks. stężenie glikolu: 30 %
• Maks. ciśnienie pracy: 3 bar
• Zakres temperatury pracy: 0÷90 °C
• Indukcja magnetyczna: 2 x 0,3 T
• Przyłącza: Ø 28 mm dla rur miedzianych

Technopolimer

Separator zanieczyszczeń został wykonany z technopolimeru przeznaczonego do użytku w instalacjach grzewczych i chłodniczych.

Główne cechy tego materiału to:

• duża odporność na obciążenie przy zachowaniu kształtu
• duża odporność na pękanie
• niska chłonność wilgoci
• duża odporność na ścieranie spowodowane przepływającym medium
• odporność na odkształcenia spowodowane zmianą temperatury
• przystosowany do pracy z roztworami glikolu i dodatkami stosowanymi w instalacjach grzewczych.

Te podstawowe właściwości w połączeniu ze specjalnym kształtowaniem elementów najbardziej narażonych na obciążenia sprawiają, że urządzenia wykonane z technopolimeru mogą być z powodzeniem stosowane zamiast urządzeń z mosiądzu.

Dostosowanie do rur poziomych lub pionowych

Dzięki specjalnej budowie urządzenie DIRTMAG może być instalowane na rurociągach poziomych, pionowych, lub znajdujących się pod kątem 45°

Zasada działania

Zasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych.

Wewnętrzny element (1) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnią elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone.

Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu (3).

Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (4) znajdujący się w dolnej części urządzenia.

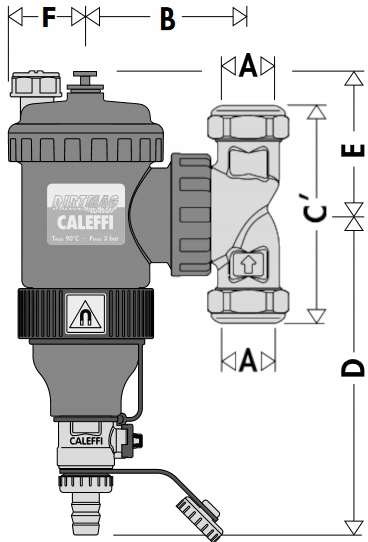

Wymiary:

• DN: 25
• A: Ø 28
• B: 87,5mm
• C': 117mm
• D: 172,5mm
• E: 65,5mm
• F: 42mm

Waga: 1,5kg
