4-drogowy obrotowy zawór mieszający

ARV 485 ProClick

DN32 - Rp 1 1/4"

Kvs 16 ( 1348510 )

• DN: 32
• Kvs: 16 m³/h
• przyłącze: Rp1¼''
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 10 bar
• materiał korpusu: mosiądz

Zawory 4-drogowe stosowane są przy kotłach na paliwo stałe, jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu do kotła. Z powodzeniem mogą być także stosowane jako armatura regulacyjna w instalacjach grzewczych z kotłami żeliwnymi z planikami olejowymi lub gazowymi.

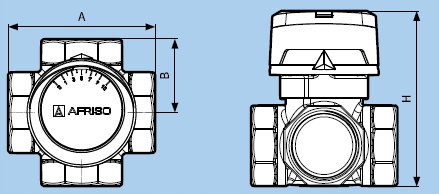

DN 32 - 5/4"

A: 84

B: 42

H: 90,5

GRATIS !

Do każdej sztuki zestaw instalacyjny AGRAM

Pasta uszczelniająca 65 g

+ pakuły lniane 100 g

Nowe 4-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są na zatrzask ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.
